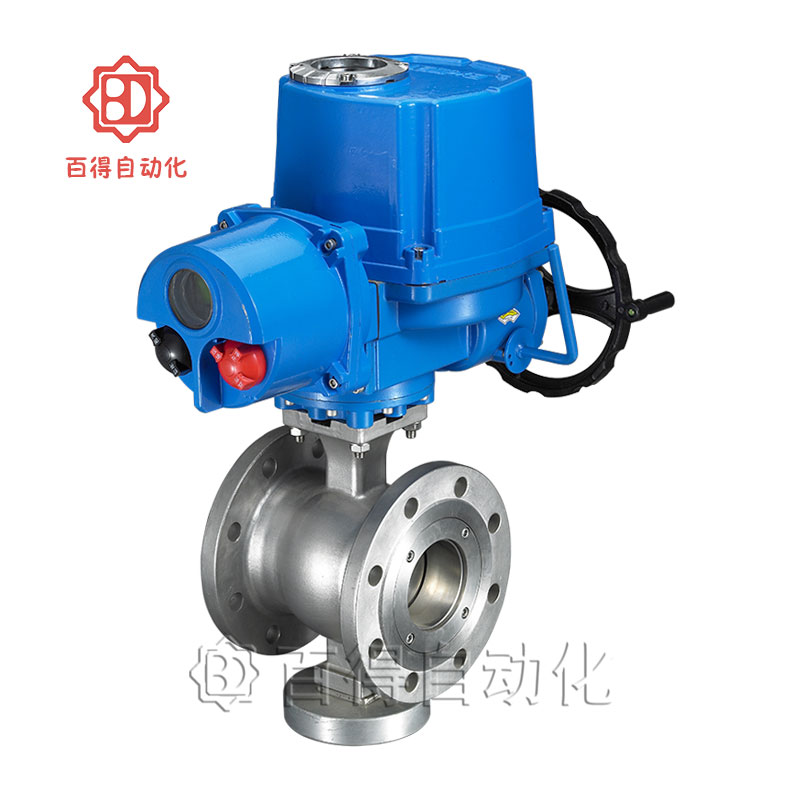

電動V型球閥由V型球閥配置電動執行器，既可用作控制調節閥，又可作關斷切斷閥，在管路中主要用來做切斷速度快、分配或改變介質的流動方向，它將球閥和蝶閥的最佳控制特性結合為一體。連接方式有法蘭式、絲扣式、對夾式等，閥門結構上有固定式、浮動式等等。
產品參數
|
電動V型法蘭球閥技術參數
|
|
公稱通徑
|
DN25-500mm
|
|
連接方式
|
法蘭
|
|
執行器配置
|
QT、QH型
|
|
控制方式
|
開關型（電開、電關）、調節型
|
|
公稱壓力
|
PN16、25bar（如需更高壓力訂貨時注明）
|
|
電源電壓
|
AC220V、AC380V、DC24V（其它特制）
|
|
介質溫度
|
W1:-40-180℃、W2:-40 - 300℃
|
|
W3:-30 - 425℃、W4:-40 -425℃
|
|
環境溫度
|
標準型：-20 - 80℃
|
|
防護等級
|
IP55、IP65、IP67
|
|
閥體材質
|
碳鋼(C)、不銹鋼(P4、P6)
|
|
密封材質
|
聚四氟乙烯(F)、對位聚苯(PPL)
|
|
金屬硬密封(H)、砸質合金(Y)
|
安裝尺寸
|

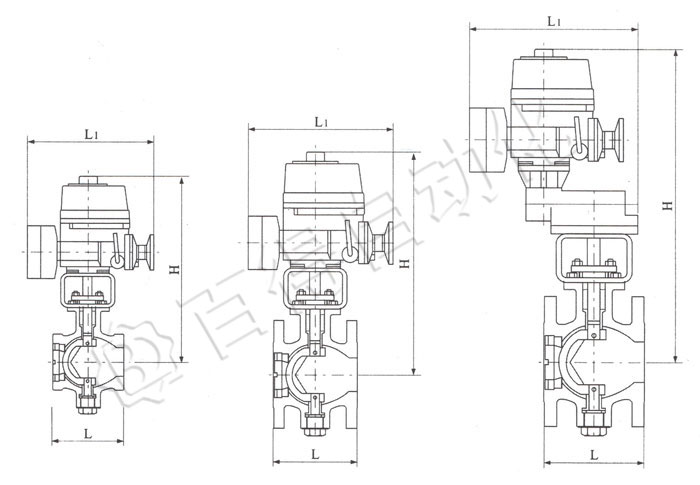

電動V型球閥主要外形及連接法蘭尺寸
|
|
公稱通徑DN
|
外形尺寸
|
電動執行器
|
|
L
|
L1
|
H
|
電動高
|
|
法蘭式
|
對夾式
|
|
25
|
102
|
50
|
241
|
390
|
256
|
QT1-10
|
|
40
|
114
|
60
|
405
|
QT1-10
|
|
50
|
124
|
75
|
405
|
QT1-10
|
|
65
|
145
|
85
|
272
|
450
|
263
|
QT2-15
|
|
80
|
165
|
100
|
290
|
450
|
423
|
QT3-30
|
|
100
|
194
|
115
|
505
|
QT3-40
|
|
125
|
210
|
135
|
610
|
QT3-50
|
|
150
|
229
|
160
|
331
|
625
|
477
|
QT4-80
|
|
200
|
243
|
200
|
820
|
QT4-100
|
|
250
|
297
|
240
|
820
|
QT4X-160
|
|
300
|
338
|
-
|
910
|
QT4X-200
|
相關資質
質量管理體系認證證書中文版
質量管理體系認證證書英文版
電動執行器QH專利證書
電動執行器QT專利證書
QT4電動執行器防爆合格證
QT3電動執行器防爆合格證
QT2電動執行器防爆合格證
QH電動執行器防爆合格證
BAPL-610防爆信號盒防爆合格證
BAPL-410N信號盒防爆合格證
