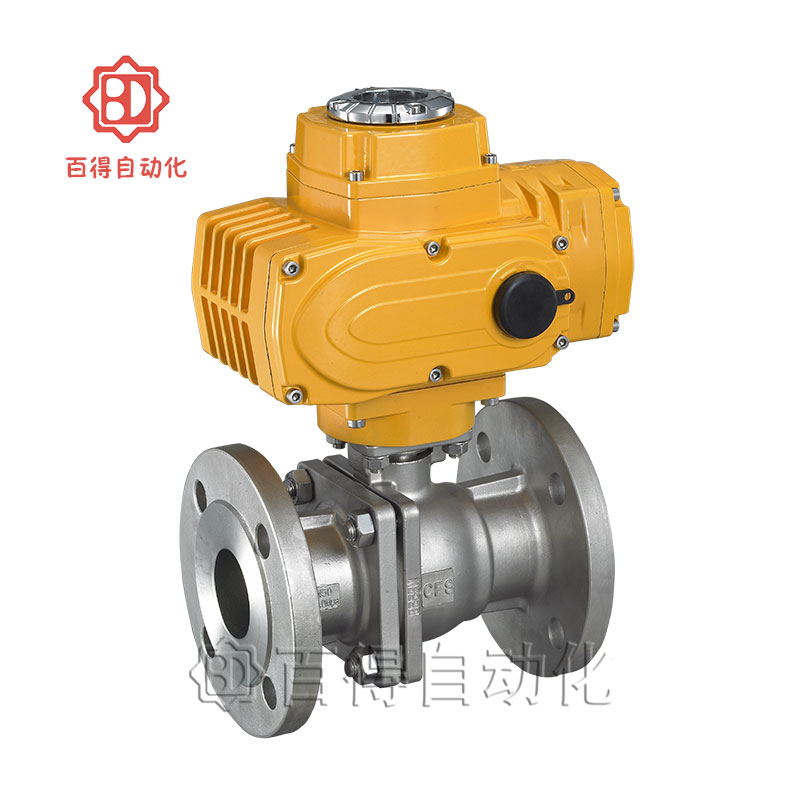

電動O型球閥由球閥連接電動執行器做90°回轉啟閉運動。采用直連方式，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等，屬于使用比較廣泛的一種管路控制裝置。電動O型球閥可實現對工藝管路中流體介質的比例調節或二位開關控制，可以對流體介質的流量、壓力、溫度、液位等參數達到自動化控制。
產品參數
|
電動O型球閥技術參數
|
|
公稱通徑
|
DN15-200mm
|
|
連接方式
|
法蘭
|
|
執行器配置
|
QT、QH型
|
|
控制方式
|
開關型（電開、電關）、調節型、智能型
|
|
公稱壓力
|
PN16、25、40、64bar（如需更高壓力訂貨時注明）
|
|
電源電壓
|
AC220V、AC380V、DC24V（其它特制）
|
|
介質溫度
|
W1:-40-180℃、W2:-40 - 300℃
|
|
W3:-30 - 425℃、W4:-40 -425℃
|
|
環境溫度
|
標準型：-20 - 80℃
|
|
防護等級
|
IP55、IP65、IP67
|
|
閥體材質
|
碳鋼(C)、不銹鋼(P4、P6)
|
|
密封材質
|
聚四氟乙烯(F)、對位聚苯(PPL)
|
|
金屬硬密封(H)、砸質合金(Y)
|

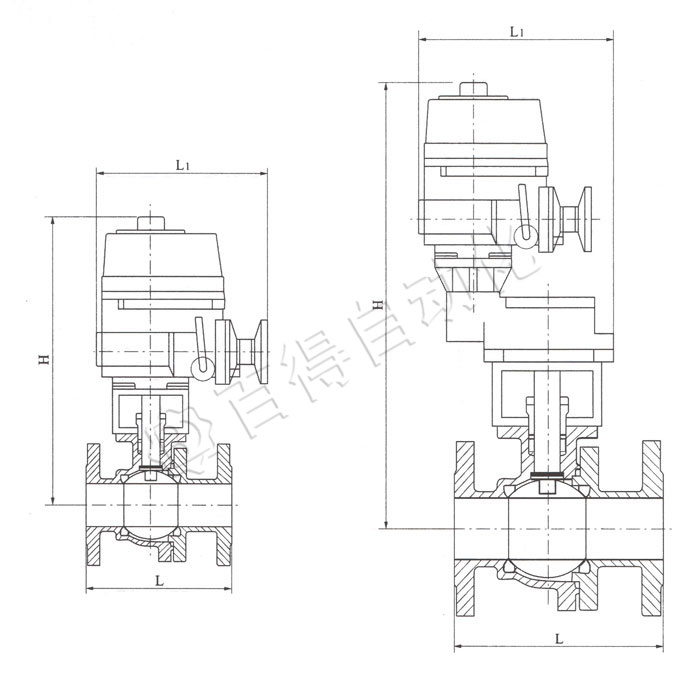

安裝尺寸
|
電動O型球閥主要外形及連接法蘭尺寸 Q941F-1.6MPa
|
|
公稱通徑DN
|
外形尺寸
|
電動執行器
|
|
L
|
L1
|
H
|
電動高
|
|
|
15
|
130
|
241
|
365
|
256
|
QT1-10
|
|
20
|
130
|
368
|
|
25
|
140
|
373
|
|
32
|
165
|
395
|
|
40
|
165
|
405
|
|
50
|
203
|
415
|
|
65
|
222
|
272
|
441
|
263
|
QT2-15
|
|
80
|
241
|
451
|
QT2-20
|
|
100
|
305
|
290
|
520
|
423
|
QT3-30
|
|
125
|
356
|
601
|
QT3-50
|
|
150
|
394
|
331
|
641
|
477
|
QT4-80
|
|
200
|
457
|
666
|
QT4-100
|
|
250
|
533
|
959
|
QT4X-160
|
|
300
|
610
|
996
|
QT4X-200
|
