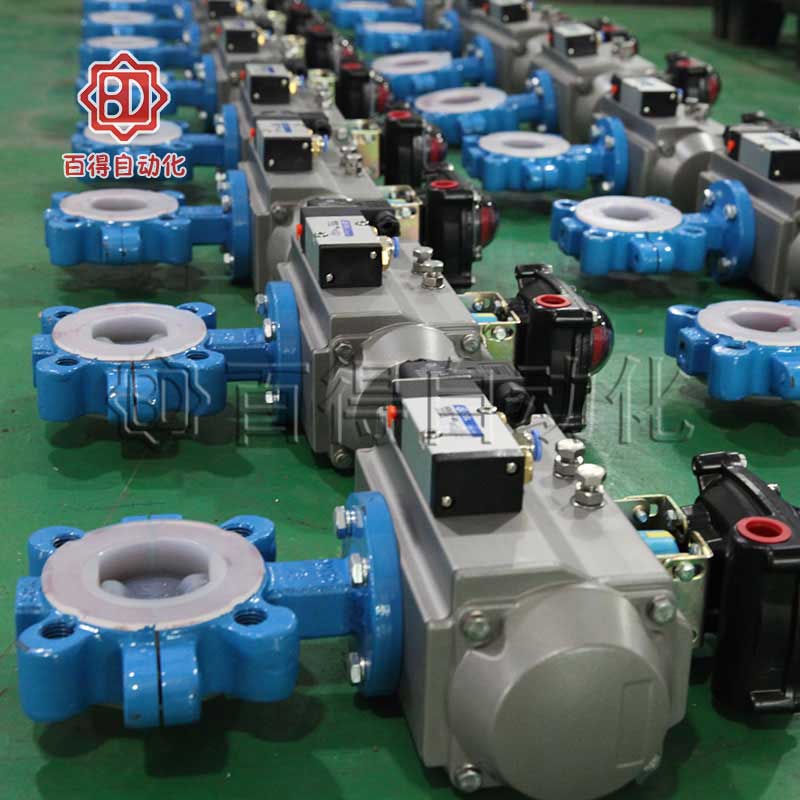

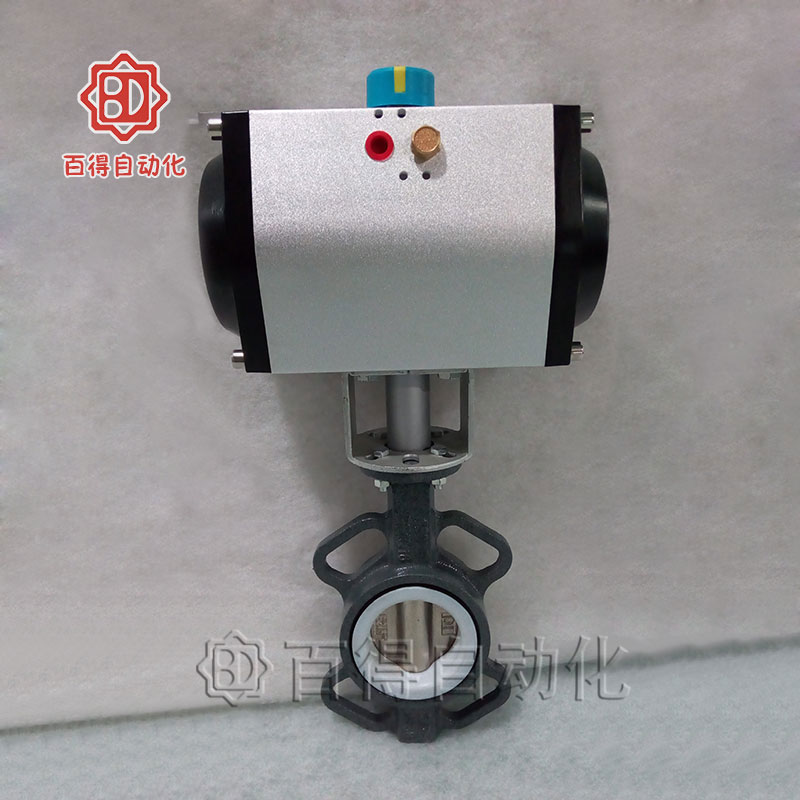

氣動襯氟蝶閥D671F46，D641F46由氣動執行器和襯氟蝶閥兩部分組成，可以配備帶手動裝置。針對具有強酸、強堿的腐蝕性環境，在常規蝶閥的閥內和閥板上襯聚四氟乙烯或者氟塑料，使介質和閥體隔離，達到耐受腐蝕的效果。浙江百得生產的襯氟氣動蝶閥具有近二十年歷史，產品品質享譽國內。
產品參數
|
氣動襯氟蝶閥技術參數
|
|
閥體形式
|
直通鑄造蝶閥
|
|
公稱通徑
|
DN50～1000mm
|
|
公稱壓力
|
PN1.0、1.6 MPa
|
|
連接形式
|
法蘭式、對夾式
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓蓋壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料
|
|
執行器型號
|
GT系列、AT系列、AW系列、G系列
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
使用溫度
|
氟橡膠-20～200℃
|
|
環境溫度
|
-30℃～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
|
|
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|

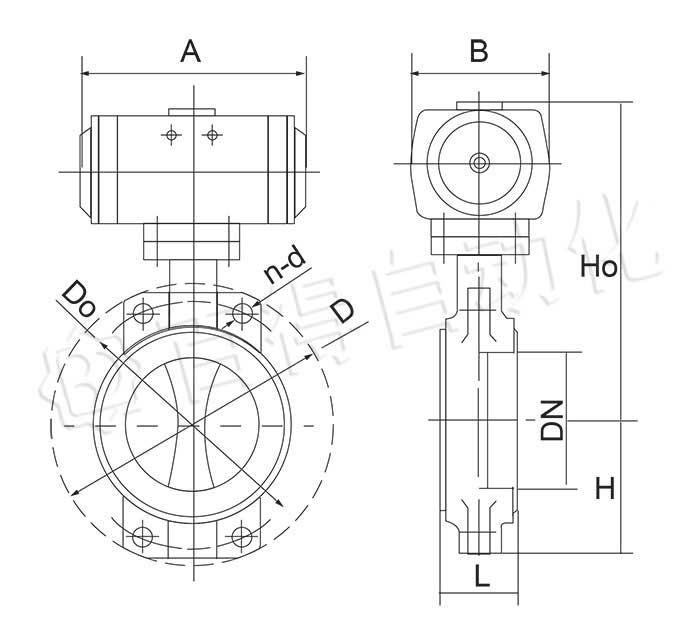

安裝尺寸
|
氣動對夾襯氟蝶閥D671F46主要外型及連接尺寸1.6?4.0MPa
|
|
公稱通徑DN
|
L
|
D1
|
D
|
Z-￠d
|
H
|
H0
|
A
|
B
|
|
50
|
43
|
125
|
165
|
4-￠18
|
63
|
315
|
180
|
65
|
|
65
|
46
|
145
|
185
|
4-￠18
|
70
|
330
|
180
|
65
|
|
80
|
46
|
160
|
200
|
8-￠18
|
83
|
390
|
245
|
72
|
|
100
|
52
|
180
|
220
|
8-￠18
|
105
|
431
|
245
|
72
|
|
125
|
56
|
210
|
250
|
8-￠18
|
115
|
455
|
245
|
72
|
|
150
|
56
|
240
|
285
|
8-￠22
|
137
|
620
|
355
|
93
|
|
200
|
68
|
295
|
340
|
8-￠22
|
164
|
720
|
550
|
93
|
|
250
|
68
|
350
|
395
|
12-￠22
|
206
|
800
|
550
|
350
|
|
300
|
78
|
400
|
445
|
12-￠22
|
230
|
860
|
600
|
350
|
|
350
|
78
|
460
|
505
|
16-￠22
|
248
|
883
|
600
|
350
|
|
400
|
102
|
515
|
565
|
16-￠26
|
289
|
972
|
600
|
350
|
|
450
|
114
|
565
|
615
|
20-￠26
|
320
|
1043
|
750
|
380
|
|
500
|
127
|
620
|
670
|
20-￠26
|
343
|
1098
|
750
|
380
|
|
600
|
154
|
725
|
780
|
20-￠30
|
413
|
1236
|
750
|
380
|
|
700
|
165
|
840
|
895
|
24-￠30
|
478
|
1431
|
750
|
380
|
|
800
|
190
|
950
|
1015
|
24-￠33
|
525
|
1488
|
750
|
380
|
