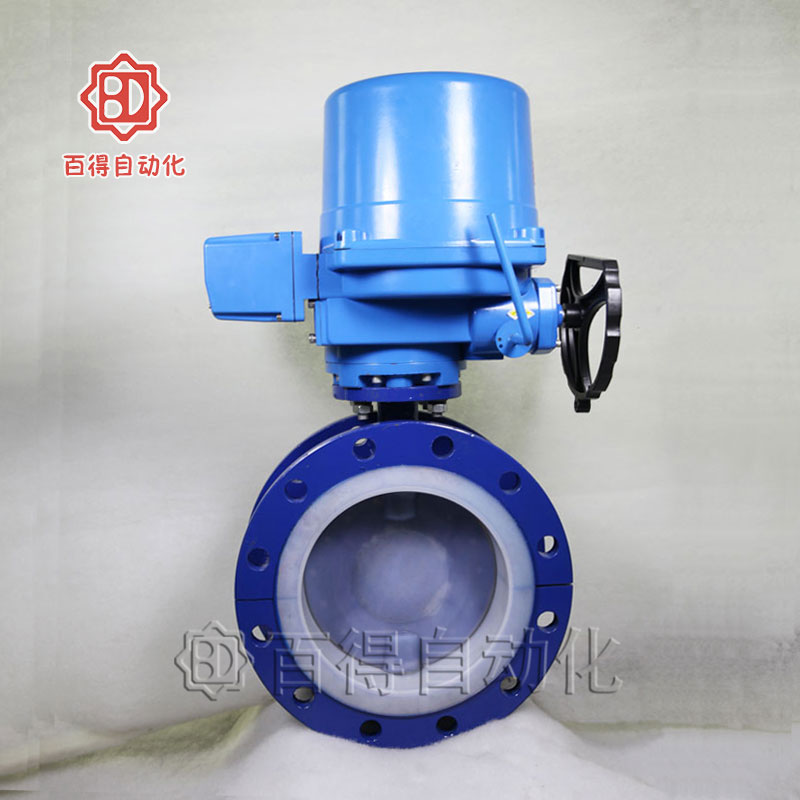

產品名稱：電動法蘭蝶閥
閥門型號：D941F，D941X,D941J等
產品口徑：DN50-DN1200
結構形式：法蘭（中線式）
閥體材質：球墨鑄鐵、鑄鋼、不銹鋼304、316
公稱壓力：PN6、PN10、PN16
適用溫度：-40℃～150℃
控制方式：開關型、調節型、智能型、防爆型
電動法蘭蝶閥可分為電動調節法蘭蝶閥和開關型，還可根據工況選擇防爆電動法蘭蝶閥和非防爆型，是由法蘭連接的，以碳鋼、球墨鑄鐵、不銹鋼等為材質的法蘭蝶閥產品和電動執行器組成的，電動法蘭蝶閥安全系數高、法蘭連接的管路密封性能更好，維修方便，更換方便。
產品參數
|
電動法蘭蝶閥技術參數
|
|
公稱通徑
|
DN50-800mm
|
|
連接方式
|
法蘭
|
|
執行器選配
|
QT系列、QH系列
|
|
控制方式
|
開關型（電開、電關）、調節型、現場控制一體化智能型、防爆型
|
|
公稱壓力
|
PN6、10、16bar（如需更高壓力訂貨時注明）
|
|
電源電壓
|
AC220V、AC380V、DC24V（其它特制）
|
|
密封形式
|
軟密封、硬密封
|
|
環境溫度
|
標準型：-20 - 80℃
|
|
防護等級
|
IP55、IP65、IP67
|
|
閥體材質
|
碳鋼、不銹鋼(P4、P6) 、球墨鑄鐵（Q）
|

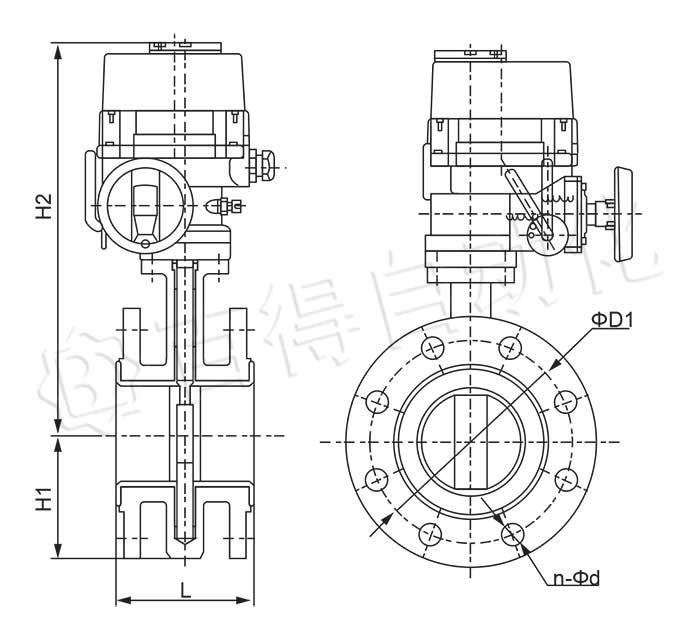

安裝尺寸
|
電動法蘭蝶閥主要外型及連接尺寸1.0?1.6MPa
|
|
公稱通徑DN
|
配置
|
L
|
H2
|
H1
|
￠D1
|
n-￠d
|
￠D1
|
n-￠d
|
|
|
|
|
|
|
1.0MPa
|
1.6MPa
|
|
50
|
QT1-10
|
108
|
331
|
70
|
125
|
4-￠18
|
125
|
4-￠18
|
|
65
|
QT1-10
|
112
|
355
|
80
|
145
|
4-￠18
|
145
|
4-￠18
|
|
80
|
QT1-10
|
114
|
372
|
87
|
160
|
4-￠18
|
160
|
8-￠18
|
|
100
|
QT1-10
|
127
|
394
|
105
|
180
|
8-￠18
|
180
|
8-￠18
|
|
125
|
QT2-15
|
140
|
414
|
120
|
210
|
8-￠18
|
210
|
8-￠18
|
|
150
|
QT2-20
|
140
|
478
|
134
|
240
|
8-￠22
|
240
|
8-￠22
|
|
200
|
QT3-30
|
152
|
508
|
163
|
295
|
8-￠22
|
295
|
12-￠22
|
|
250
|
QT3-50
|
165
|
571
|
202
|
350
|
12-￠22
|
355
|
12-￠26
|
|
300
|
QT4-60
|
178
|
735
|
230
|
400
|
12-￠22
|
410
|
12-￠26
|
|
350
|
QT4-90
|
190
|
783
|
245
|
460
|
16-￠22
|
470
|
16-￠26
|
|
400
|
QT4-100
|
216
|
852
|
305
|
515
|
16-￠28
|
525
|
16-￠31
|
|
450
|
QT4X-160
|
222
|
875
|
345
|
565
|
20-￠28
|
585
|
20-￠31
|
|
500
|
QT4X-180
|
229
|
907
|
375
|
620
|
20-￠28
|
650
|
20-￠34
|
相關資質
電動執行器QH專利證書
電動執行器QT專利證書
QT4電動執行器防爆合格證
QT3電動執行器防爆合格證
QT2電動執行器防爆合格證
QT1電動執行器防爆合格證
QH電動執行器防爆合格證
質量管理體系認證證書中文版
質量管理體系認證證書英文版
